給 台中磐石會 小珮。

台中磐石會 復古場景背景尺寸圖





場景:

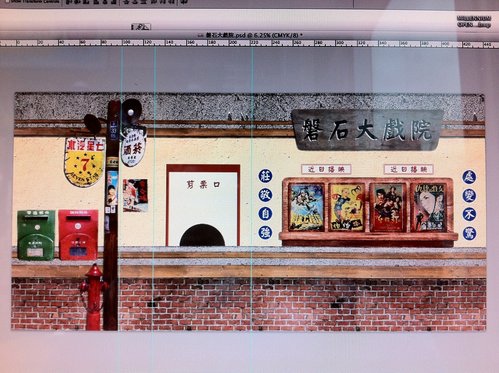

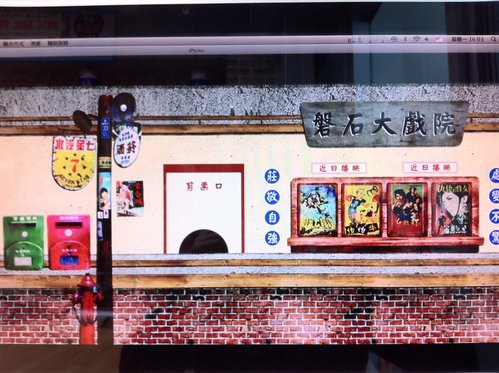

磐石大戲院背景圖完成稿。(上圖)。

備註:

因大戲院的背景牆為L牆面並有多數轉折(共分為5塊)。



現場實景圖(上圖)。

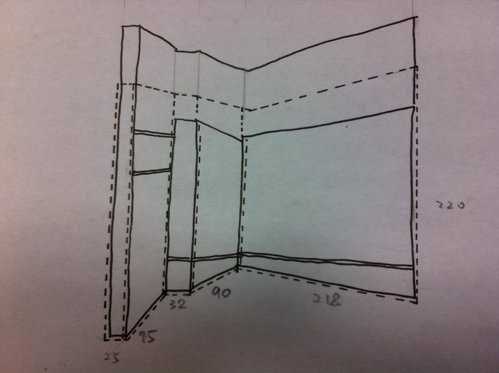

虛線部分手繪尺寸圖(下圖)




磐石大戲院共分為5塊珍珠版(虛線部分)單位:公分。

第1塊(220*218)

第2塊(220*90)

第3塊(220*32)

第4塊(220*75)

第5塊(220*25)





場景:(A)

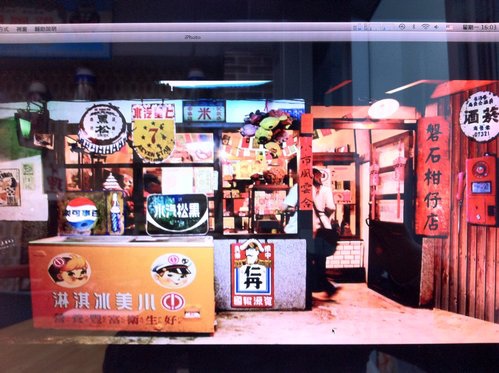

磐石柑仔店背景圖完成稿。(230*480)單位:公分(上圖)。

現場實景圖(下圖)。

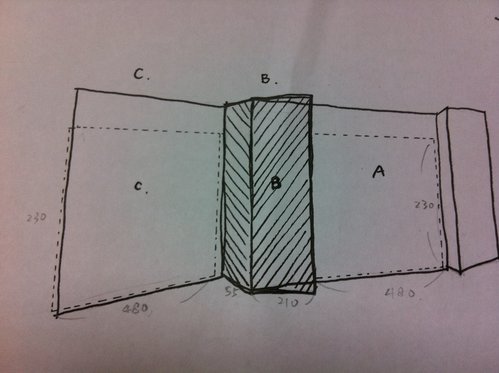

手繪尺寸圖(下圖)。



手繪圖A=230*480公分為磐石柑仔店。

手繪圖B=(230*55)+(230*210)+(230*55)為磚牆柱,有轉折共分為3塊。

手繪圖C=230*480公分為磐石理髮廳。



場景 : (B)

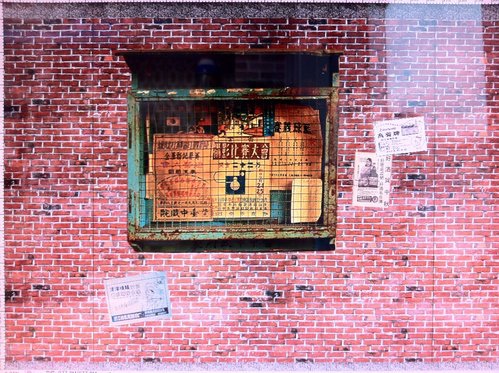

連接磚牆完成稿(上圖)。

備註:轉折處已將尺寸用細黑線標出。






場景:(C)

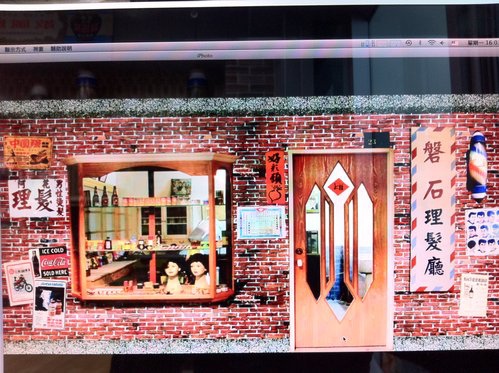

磐石理髮廳背景完成稿(上圖)。
